ILUMINACION

La iluminación es la acción o efecto de iluminar. En la técnica se refiere al conjunto de dispositivos que se instalan para producir ciertos efectos luminosos, tanto prácticos como decorativos. Con la iluminación se pretende, en primer lugar, conseguir un nivel de iluminación, o iluminancia, adecuado al uso que se quiere dar al espacio iluminado, nivel que dependerá de la tarea que los usuarios hayan de realizar.
Estilos de iluminación

• De manchas: distribuye todo un conjunto de manchas luminosas por las superficies y perfiles del decorado, que se encuentra escasamente iluminado por una débil luz difusa.
• De zonas: crea una serie escalonada de zonas de luz de mayor a menor luminosidad; de esta forma se centra la atención, se ayuda a expresar la distancia y se crea un ambiente.
• De masas: imita el efecto natural de la luz.

El rendimiento lumínico de las lámparas incandescentes es de 10 lm/W (lúmenes por vatio). Las lámparas incandescentes halógenas tienen un rendimiento lumínico de 20 lm/W. La vida útil de este tipo de lámparas es de 1000 a 2000 horas.
Las lámparas de mercurio de alta presión alcanzan un rendimiento de 40 a 55 lm/W y su duración es de 15000 horas; se utilizan en la iluminación pública o de grandes espacios. Las lámparas de mercurio halogenadas incluyen un aditivo de halogenuro metálico que agrega más bandas de emisión, con lo cual su rendimiento lumínico alcanza los 80 lm/W; se usan para alumbrado interior o exterior de fachadas, monumentos, etc.
Las lámparas de sodio de alta presión alcanzan un rendimiento de 100 a 120 lm/W, con una vida de hasta 16000 horas. Se usan en alumbrado público.
Los tubos fluorescentes tienen un rendimiento de 60 a 80 lm/W, con una duración de 10000 horas. Son utilizados en iluminación interior.
Las bombillas de bajo consumo, propiamente denominadas "compact fluorescent lamp" (o CFL), tienen un rendimiento algo menor que el de un fluorescente clásico: 55 lm/W.
Los diodos emisores de luz (LED) alcanzan un rendimiento de 50 lm/W y se usan en iluminación de interiores, lámparas de estudio, vitrinas y en usos arquitecturales.

Existen diversas tecnologías de control de la iluminación: regulación de potencia, sensores de proximidad, combinación luz natural - luz artificial, doble iluminación e iluminación selectiva.

Presostato en general

El presostato también es conocido como interruptor de presión. Es un aparato que cierra o abre un circuito eléctrico dependiendo de la lectura de presión de un fluido.
El fluido ejerce una presión sobre un pistón interno haciendo que se mueva hasta que se unen dos contactos. Cuando la presión baja un resorte empuja el pistón en sentido contrario y los contactos se separan.
Un tornillo permite ajustar la sensibilidad de disparo del presostato al aplicar más o menos fuerza sobre el pistón a través del resorte. Usualmente tienen dos ajustes independientes: la presión de encendido y la presión de apagado.
No deben ser confundidos con los transductores de presión (medidores de presión), mientras estos últimos entregan una señal variable en base al rango de presión, los presostatos entregan una señal apagado/encendido únicamente.
Tipos
Los tipos de presostatos varían dependiendo del rango de presión al que pueden ser ajustados, temperatura de trabajo y el tipo de fluido que pueden medir.
Usos
Los usos son muy variados. Algunos ejemplos: la luz roja de falta de presión de aceite de un automóvil está conectada a un presostato. La bomba de agua está controlada por un presostato en el sistema hidroneumático (hidráulico) de una casa.

Los presostatos en general no tienen la capacidad para encender directamente el equipo que están controlando y se ayudan con un relevador o contactor eléctrico. El encendido del aire acondicionado de un coche tambien va determinado por un presostato.

Evaporador tipo inundado

Se conoce como evaporador inundado el que tiene la mayor parte del espacio interior disponible ocupado con líquido refrigerante, quedando solo un pequeño espacio libre disponible que se llena con el vapor que toma la línea de succión. La denominación de inundado que se da a este tipo de evaporador se debe a la presencia de refrigerante líquido que inunda las tuberías del evaporador.

Estos evaporadores están dotados de flotadores en los lados de alta y de baja presión, cuya función es la de regular la alimentación líquida del evaporador.

Herramientas y medidas de seguridad

medidas de seguridad:

• usar la bata
• quitar cosa que se puedan quemar cuando se este soldando
• limpiar el equipo de soldadura el area que se baya soldar para que no tenga aceite
• no jugar con el equipo de soldadura

herramientas:

• martillos
• pinzas
• avocinador
• expansor
• desarmadores
• corta tubos
• jabon o cualquier otro metodo para identificar fugas

equipo:

• equipo de soldadura autogena
• juego de manometos
• bomba de vacio
• multimetro
• soldaduraguantes
• bata
• acido para hacer servicio

medidas y herramientasde higiene:

• escoba
• trapo
• jabon
• limpiar el area despues de terminar el tabajo
• no agarrar cosa con las manos sucias
• limpiar el equipo de trabajo despues de terminar el tabajo

acsesorios:

• 3capacitores
• 2timer
• 3termostatos
• 2presostatos
• 3relay
• 3protectores termicos

QUE ES Y COMO FUNCIONA EL PRESOSTATO DE BAJA PRECION

Es un aparato que cierra o abre un circuito eléctrico dependiendo de la lectura de presión de un fluido.
El fluido ejerce una presión sobre un pistón interno haciendo que se mueva hasta que se unen dos contactos. Cuando la presión baja un resorte empuja el pistón en sentido contrario y los contactos se separan.




Un tornillo permite ajustar la sensibilidad de disparo del presostato al aplicar más o menos fuerza sobre el pistón a través del resorte. Usualmente tienen dos ajustes independientes: la presión de encendido y la presión de apagado.



No deben ser confundidos con los transductores de presión (medidores de presión), mientras estos últimos entregan una señal variable en base al rango de presión, los presostatos entregan una señal apagado/encendido únicamente.

EVAPORADORES

Se conoce por evaporador al intercambiador de calor que genera la transferencia de energía térmica contenida en el medio ambiente hacia un gas refrigerante a baja temperatura y en proceso de evaporación. Este medio puede ser aire o agua.




Estos intercambiadores de calor se encuentran al interior de neveras, refrigeradores domésticos, cámaras de refrigeración industrial, vitrinas comerciales para alimentos y un sinfín de aplicaciones en procesos para la industria de alimentos, así como en procesos químicos. De igual manera, también se encuentran al interior una diversa gama de equipos de aire acondicionado. Es debido a esto que el evaporador tiene un diseño, tamaño y capacidad particular conforme la aplicación y carga térmica.

CONTROL DE FLUJO

Este dispositivo retiene el flujo y expansiona al refrigerante para facilitar su evaporación posterior. Después de que el refrigerante deja el control del flujo se dirige al evaporador para absorber calor y comenzar un nuevo flujo.

imagenes de expocicion

Yo pienso que son unas fotos bien tomadas.

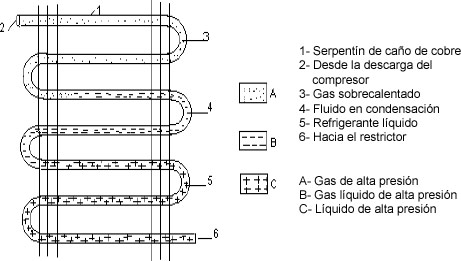

Condensador enfriado por aire forzado

Estos son generalmente de tubos con alambres o de tubos

con aletas. Utilizan uno o más ventiladores para forzar el aire a pasar por él. Son

utilizados de dos tipos:a. Montados sobre el chasis- se encuentran en una base común

junto al compresor, recibidor y motor(es) del(os) ventiladores, formando lo que se

conoce la unidad condensadora. Esto lo hace una unidad completamente compacta ideal

para trabajos comerciales pequeños, aunque eso mismo la hace impráctica para trabajos

de mayor envergadura.b. Remoto- estos son los condensadores montados únicamente

con los ventiladores. Los hay desde una tonelada en adelante. Cuando se instalan en el

interior debe de contarse con una fuente apropiada de aire externo, lo que se logra

usando ductos: uno para traer aire fresco del exterior hasta elPág. 2 Condensadores

condensador y otro para sacar el aire caliente del condensador hacia el exterior.

Cuando el condensador se instala en el exterior, se puede montar sobre el piso, el techo

o sobre un muro, siendo más popular, la instalación sobre el techo. En cualquiera de los

casos, al instalar este tipo de condensador, hay que tener en cuenta los vientos

dominantes de manera que el condensador quede orientado a favor del viento y la

dirección de éste ayude en la acción de los ventiladores y no que la retarde.La práctica

común dispone de un área de condensación de 100 a 150 pies cuadrados por tonelada de

refrigeración con una circulación de aire de 500 cfm.

Condensadores enfriados por aire natural

La cantidad de aire que circula por éstos es muy pobre, por


lo que requiere una superficie de condensación relativamente grande. Esto los

limita a aplicaciones de tamaño reducido, principalmente en congeladores y

refrigeradores domésticos. Estos comúnmente son de superficie plana o de

tuberías con alambres, y generalmente están instalados en la parte posterior del

gabinete del equipo, de manera que forman un conducto o chimenea para que

haya una buena circulación de aire a través del condensador.



Independientemente de donde este localizado el condensador, es necesario que el

refrigerador este colocado de manera que permita una libre circulación de aire por el

condensador. Varios congeladores y refrigeradores domésticos utilizan su superficie

externa como parte del condensador, disposición que economiza espacio que

normalmente ocuparía otro tipo de condensador y permite la reducción de material

insulador.

Compresor centrifugo

Los compresores centrífugos, también llamados compresores radiales, son un tipo especial de turbomaquinaria que incluye bombas, ventiladores, o compresores.




Los modelos más primitivos de este tipo de máquina eran bombas y ventiladores. Lo que diferencia a estos de los compresores es que el fluido de trabajo puede ser considerado incompresible, permitiendo así un análisis preciso a través de la ecuación de Bernouilli. Por contra, cualquier compresor moderno se mueve a altas velocidades por lo que su análisis debe asumirse un fluido compresible.



Si se le quiere dar una definición, se puede considerar que los compresores centrífugos producen un incremento de densidad mayor que un 5 por ciento. Además, la velocidad relativa del fluido puede alcanzar un número de Mach 0.3 si el fluido de trabajo es aire o nitrógeno. Por otro lado, los ventiladores incrementan mucho menos la densidad y operan a Mach mucho más bajo.



De forma ideal, un compresor dinámico aumenta la presión del fluido a base de comunicarle energía cinética-energía/velocidad con el rotor. Esta energía cinética se transforma en un incremento de presión estática cuando el fluido pasa por un difusor.

Compresor reciprocante

El compresor reciprocante, también denominado recíproco, alternativo o de desplazamiento positivo, es un tipo de compresor de gas que logra comprimir un volumen de gas en un cilindro cerrado, volumen que posteriormente es reducido mediante una acción de desplazamiento mecánico del pistón dentro del cilindro. En estos compresores la capacidad se ve afectada por la presión de trabajo. Esto significa que una menor presión de succión implica un menor caudal; para una mayor presión de descarga, también se tiene un menor caudal.

Cmpresor rotativo

Es un tipo de compresor que emplea un émbolo giratorio para bombear y comprimir el refrigerante en fase gaseosa. El funcionamiento del compresor rotativo permite diseñar compresores más compactos y más silenciosos.

Compresor tipo tornillo

El compresor de tornillo es un compresor de desplazamiento con pistones en un formato de tornillo; este es el tipo de compresor predominante en uso en la actualidad. Las piezas principales del elemento de compresión de tornillo comprenden rotores machos y hembras que se mueven unos hacia otros mientras se reduce el volumen entre ellos y el alojamiento. La relación de presión de un tornillo depende de la longitud y perfil de dicho tornillo y de la forma del puerto de descarga.

El tornillo no está equipado con ninguna válvula y no existen fuerzas mecánicas para crear ningún desequilibrio. Por tanto, puede trabajar a altas velocidades de eje y combinar un gran caudal con unas dimensiones exteriores reducidas.

Ejemplo de refrigeracion comercial
